Любое электрооборудование в процессе длительной эксплуатации будет терпеть убытки, исиловые трансформаторыне являются исключением. В потерях силовых трансформаторов они в основном делятся на две части: потери в меди и потери в железе.
Потеря меди

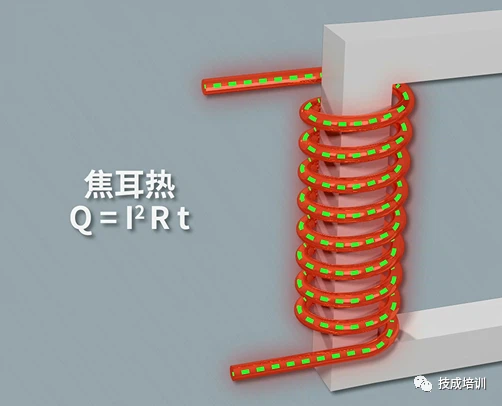

Медь играет важную роль в трансформаторе, обмотка трансформатора обычно использует медные провода, а «потери меди» в трансформаторе — это потери медных проводов. «Потери меди» трансформатора также известны как потери нагрузки, то есть переменные потери, которые изменяются. Когда трансформатор работает под нагрузкой, ток будет иметь сопротивление через провод, что приводит к потерям сопротивления. Согласно закону Джоуля, ток, протекающий через этот резистор, будет генерировать джоулево тепло, и чем больше ток, тем больше потери мощности. Таким образом, потери сопротивления пропорциональны квадрату тока и не зависят от напряжения. Именно потому, что они изменяются с величиной тока, потери меди (потери нагрузки) являются переменными потерями, они также являются основными потерями при работе трансформатора.
Фактор влияния
Текущий размер:Как упоминалось выше, потери в меди пропорциональны квадрату тока, поэтому величина тока является ключевым фактором, влияющим на потери в меди.
Сопротивление обмотки:Сопротивление обмотки напрямую влияет на потери в меди. Чем больше сопротивление, тем выше потери в меди.
Количество слоев катушки: чем больше количество слоев катушки, тем длиннее путь тока в обмотке, соответственно увеличивается сопротивление, что приводит к увеличению потерь меди.
Частота переключения:Влияние частоты коммутации на потери в меди трансформатора напрямую связано с параметрами распределения трансформатора и характеристиками нагрузки. Когда характеристики нагрузки и параметры распределения являются индуктивными, потери в меди уменьшаются с ростом частоты коммутации. Потери в меди увеличиваются с ростом частоты коммутации, когда они оба являются емкостными.
Температурный эффект: на потери нагрузки также влияет температура трансформатора, в то время как поток рассеяния, вызванный током нагрузки, будет вызывать потери на вихревые токи в обмотке и паразитные потери в металлической части за пределами обмотки.
Формула Режима
1. потери в меди (единица: кВт)=I² × Rc × Δt, I — номинальный ток трансформатора, Rc — сопротивление медного провода, а Δt — время работы трансформатора.
2. потери в меди=I² × R, I — номинальный ток трансформатора, R — общее сопротивление меди трансформатора.
R=(R1 + R2) / 2, R1 — сопротивление первичной обмотки трансформатора, а R2 — сопротивление вторичной обмотки трансформатора.
Методы уменьшения повреждения меди
1. Увеличьте площадь поперечного сечения обмотки трансформатора: уменьшите сопротивление проводника, тем самым эффективно снизив потери меди в трансформаторе.
2.Для снижения сопротивления обмотки используйте высококачественные проводниковые материалы, такие как медная или алюминиевая фольга.
3.Сокращение времени работы трансформатора с малой нагрузкой: ограничение доли времени работы трансформатора с малой нагрузкой способствует снижению потерь в меди трансформатора.
